齒條加工之插齒刀基本參數說明

2020-05-19 14:52:15 峰茂傳動 0

齒條加工之插齒刀基本參數說明,供參考了解。

齒條輪齒的加工過程,就是插齒刀作為直齒輪齒條的嚙合過程。

根據齒廓嚙合的基本原理,插齒刀的模數m,壓力角α和齒條等同,而插齒刀的齒頂高h(yuǎn)a等于齒條的齒根高h(yuǎn)f。插齒刀作為刀具,要有后角才能正常工作;重磨后要求齒形不變,才能確保加工齒形正確。

插齒刀基本參數

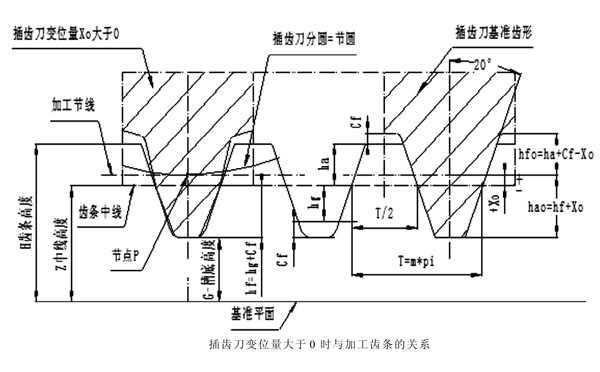

根據切齒刀具設計的基本原理,插齒刀的后刀面作成漸開螺旋面,可以滿足插齒刀的設計要求,這樣,插齒刀實質上是一個變位齒輪,而且插齒刀在不同端剖面上的變位量Xo都是不同的。

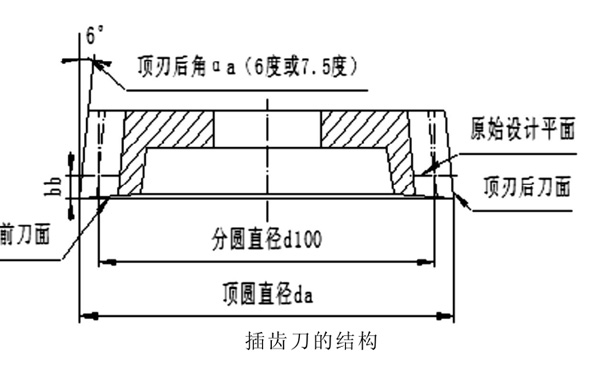

插齒刀的結構

插齒刀的齒數z按插齒刀標準分圓直徑=100mm確定。αa表示插齒刀的頂刃后角,當壓力角α=20度時,αa=6度;α=14.5度時,αa=7.5度。bb表示插齒刀前刀面到設計原始剖面的距離,圖示位置bb大于0。作為新刀,該值可在插齒刀標準中查到。插齒刀在原始剖面的變位量為0。在不同剖面的變位量,與距離尺寸bb成正比,有下列關系:

Xo=bb×tan(αa)

在原始剖面上:

齒頂高h(yuǎn)ao=hf=hg+Cf=ha+Cf

齒根高h(yuǎn)fo=ha+Cf

分度圓齒厚so=m×π/2

在其他剖面上:

齒頂高h(yuǎn)ao=hf+Xo

齒根高h(yuǎn)fo=ha+Cf-Xo

分度圓齒厚so=m×π/2+2×Xo×tan(α)

插齒刀分度圓直徑d=2×r=m×z

插齒刀基圓直徑db=2×rb=m×z×cos(α)

插齒刀外圓直徑da=2×ra=d+2×hao

以上就是今天分享的齒條加工之插齒刀基本參數說明,包括但不僅限于,如有不足歡迎補充。
